MAC400 - JVL´s seneste udvikling inden for integrerede servomotorer







JVL har igennem de sidste 10 år udviklet servomotorer med integrerede controllere. Helt tilbage i år 2000 lancerede JVL den første MAC motor serie fra 0,1 Nm op til 0,5 Nm. Denne serie har bevist at kvaliteten er på højde med, hvis ikke bedre end traditionelle servosystemer.

I de første år, var der blandt vore kunder en vis skepsis omkring det at sammenbygge controller og motor i et hus, og så montere det midt i maskinen. Men erfaringen har vist, at ved at vælge komponenterne så at de er tilpassede de hårdere krav, som er ”ude i maskinen”, har brugerne vundet betydelige fordele lige fra design, indkøb og indkøring, til drift af maskinen.

JVL har forsat udviklingen indenfor integrerede servomotorer og med lanceringen af MAC800 tilførte JVL endnu et trin ved at tilføje hele strømforsyningen, så kunden nu kunne tilslutte 230/115 VAC direkte til enheden. Dette betød dog samtidig, at kravene blev yderligere skærpet omkring design, da det var et krav fra JVL’s side, at MAC800 skulle levere et peak moment på 3 gange det nominelle moment og være i stand til overholde standarderne for UL anerkendte komponenter, hvor specielt temperatur og indbyrdes afstand mellem printbaner og hus er altafgørende.

I dag er JVL den eneste leverandør der kan tilbyde en UL godkendt integreret servomotor.

MAC800 var et stort skridt fremad i udvikling af integrerede servomotorer, men kunder fra mange segmenter havde nu fået øjnene op for de fordele, som denne teknologi kunne byde på.

Samtidig var vore kunder blevet mødt med ønsker fra slutbrugerne om at maskinerne skulle være mindre og mere kompakte, udover at prisen på en samlet løsning skulle være lavere. Med disse faktorer in mente satte JVL sig for at øge kapaciteten i form af flere ind- og udgange, tilgængeligt ”fast input”, hurtigere opdaterings-tider og større flade for anvendelse af bus-protokoller og udviklede en ny kerne til en ny MAC400, 400W motor.



På forhånd vidste JVL, at markedet for 400 W servomotorer er der hvor der er den største konkurrence, derfor skulle følgende betingelser opfyldes :

- Reduktion af antal print i forhold til MAC800

- Opgradering af processorkraften

- Inkludere 230/115 VAC forsyning som i MAC800

- Håndtere absolut multiturn enkoder

- Ekstra ind- og udgange i forhold til MAC800

- Opfylde kravene til UL-anerkendte produkter

- En generel fokus på omkostningerne i valg af komponenter og produktions-processerne



På dette grundlag kunne JVL præsenterer en prototype på SPS showet i Nürnberg i 2008 og med de første tilbagemeldinger fra de første tests i kundernes applikationer kan JVL sige, at samtlige ovennævnte punkter er blevet opfyldt.

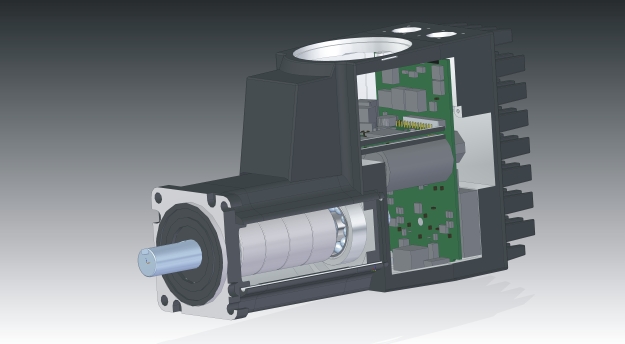

JVL kan nu præsentere et produkt som er enestående i den henseende, at MAC400 kun har 2 print, hvor MAC800 havde 5. Dette har kun været muligt, hvis UL skal overholdes, ved at indføre en helt ny teknologi og ved at indstøbe hele power-delen, for på den måde at sikre UL’s krav til krybeafstande og temperaturkriterier.



Med en ny processor, som vil være den fælles platform for de fremtidige MAC-motorer, er ønskerne omkring den højere processorhastighed, håndtering af ”fast input” og absolut multiturn enkoder opfyldt. Samtidig er der åbnet mulighed for at nanoPLC kan håndteres direkte i processoren og ikke, som på den nuværende løsning, hvor der kræves et ekspansions-modul MAC00-Rx. Endelig er det også blevet muligt at anvende et eksternt enkoder signal som enten master eller slave, samtidigt med, at bus-kommunikatione kan afvikles.



Det var klart fra starten af udviklingen af MAC400 og den nye platform, at JVL ønskede en løsning som kan understøtte de nye Ethernet baserede protokoller some EtherCat, PowerLink og ProfiNet, bare for at nævne nogle. Det eneste som skulle ændres, for at brugeren kan anvende MAC400 i sit netværk er, at downloade den korrekte software som understøtter den pågældende protokol.



MAC400 er JVL’s bud på, hvordan den seneste teknologi kan anvendes, så det giver brugeren en løsning som giver:

- Besparelse ved in-design, da der kun skal tegnes én komponent ind

- Besparelse i indkøb, færre bestillingsnumre

- Besparelse på plads i et kabinet, som i visse tilfælde helt kan sløjfes

- Besparelse ved montage, færre kabler monteres

- Besparelse ved indkøring: produktet er blevet burn-in testet, både motor og controller sammen

- Fuldstændig servo løsning med brugervenligt software til indkøring og justering

- Et af markedets mest kompakte produkter, uden tab af performance.
